지중 시설 기록, 왜 되메우기 전에 3D·GIS 데이터로 남겨야 할까요?
통신관로, 전력관, 상하수도, 배관, 케이블 트레이처럼 땅속이나 마감 뒤로 사라지는 시설은 공사가 끝난 뒤 확인하기 가장 어렵습니다. 현장 사진 몇 장과 수기 치수만 남아 있으면, 유지보수·하자 대응·굴착 재작업 시 “정확히 어디에 무엇이 있었는지”를 다시 확인하기 어렵습니다.
2026년 10월 10일 기준으로 확인한 PIX4D의 2026년 9월 2일 Multinet Communication AG 사례와 2026년 9월 14일 PIX4Dcatch Enterprise GIS 통합 자료는 같은 방향을 보여줍니다. 매몰 전 시설 기록은 단순 사진이 아니라 좌표가 있는 3D 현장 기록과 GIS 자산 데이터로 남겨야 활용 가치가 커집니다.
출처: PIX4D Blog, Multinet Communication AG 사례 원문 기사
1. 지중 시설 기록은 “나중에 다시 볼 수 있는가”가 핵심입니다
PIX4D는 2026년 9월 2일 자료에서 스위스 통신 인프라 파트너 Multinet Communication AG가 광통신·FTTx 공사에서 기존 수작업 트렌치 측량을 PIX4Dcatch와 RTK 기반 모바일 스캔으로 전환한 사례를 소개했습니다.
이 사례에서 중요한 점은 장비 자체보다 업무 기준입니다. Multinet은 굴착, 관로·케이블 설치, 준공 문서화, 네트워크 운영자의 GIS 지도 반영까지 이어지는 흐름을 다뤄야 했습니다. 이전 방식은 기본적인 2점 측정과 수작업 기록에 의존했고, 기준점 확보와 전문 측량팀 투입에 영향을 크게 받았습니다.
지중 시설 현장에서도 고객이 실제로 필요로 하는 질문은 명확합니다.
- 되메우기 전 관로·케이블·배관 위치가 정확히 기록됐는가
- 기존 시설과 새로 설치한 시설을 한 화면에서 구분할 수 있는가
- 준공 후 GIS·도면·자산관리 시스템에 반영할 수 있는가
- 오류나 누락이 발견됐을 때 다시 굴착하지 않고 확인할 수 있는가
- 유지보수팀이 몇 달 뒤에도 같은 위치를 찾을 수 있는가
따라서 기록의 기준은 “사진을 찍었는가”가 아니라 “공사가 끝난 뒤에도 위치·형상·속성을 다시 확인할 수 있는가”가 되어야 합니다.
2. 현장팀이 직접 남기는 RTK 모바일 스캔의 의미

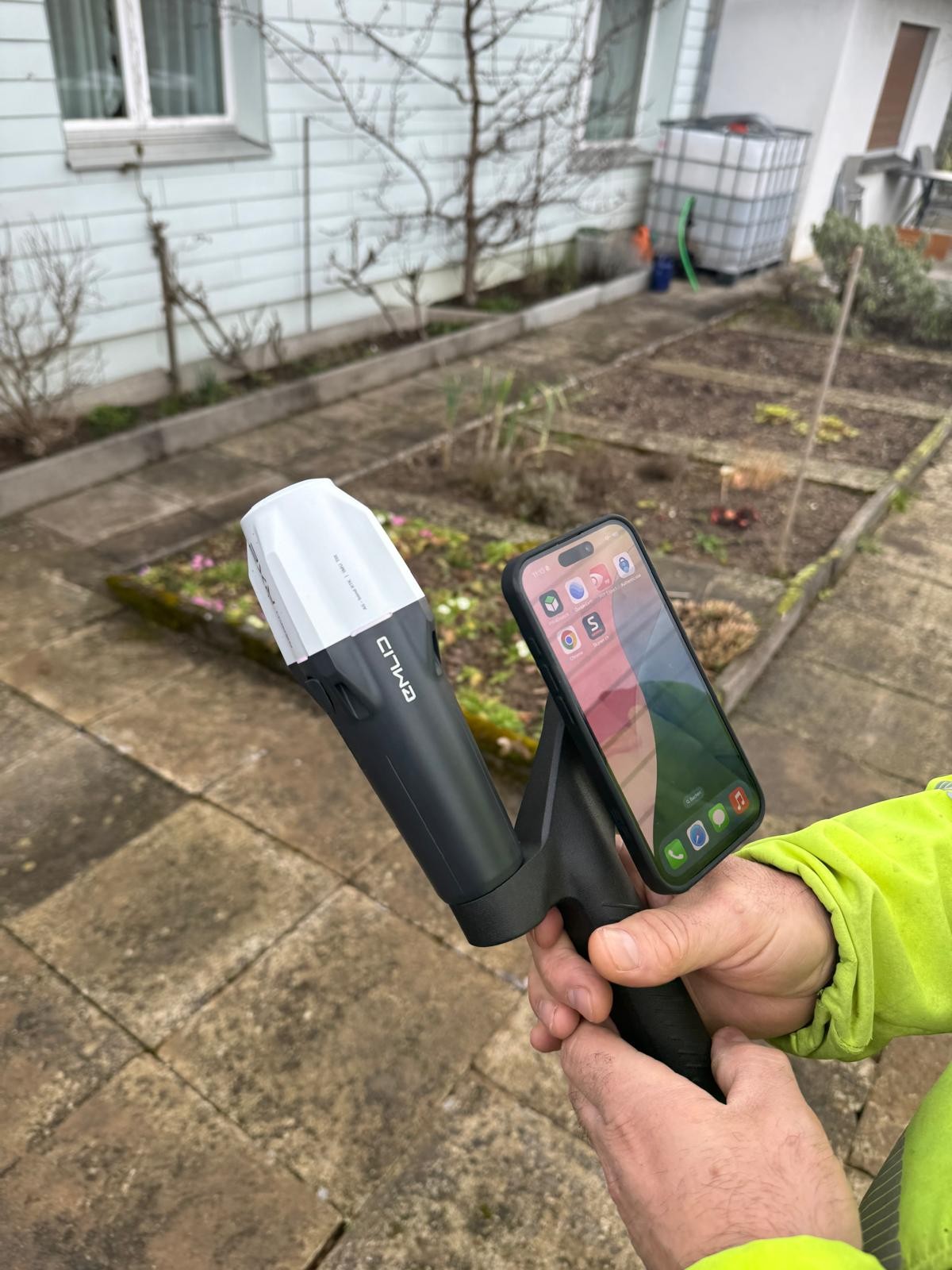

PIX4D 사례에서 Multinet은 전문 측량자가 아닌 현장 설치팀도 짧은 안내 후 사용할 수 있는 직관적인 워크플로를 중요하게 봤습니다. PIX4Dcatch 앱과 RTK 장비를 함께 사용해 현장에서 트렌치를 스캔하고, PIX4Dcloud에서 3D 모델을 생성한 뒤, 필요한 인프라 요소를 DXF·SHP 벡터 데이터로 추출해 GIS 시스템으로 이전하는 구조입니다.
출처: PIX4D Blog, Multinet Communication AG 사례 원문 기사
이 방식이 중요한 이유는 되메우기 전 기록 시점이 매우 짧기 때문입니다. 트렌치, 관로, 배관, 전선관, 기초 매립물은 공정이 진행되면 금방 사라집니다. 매번 전문 측량팀을 기다리기 어렵고, 기록이 지연되면 공정 전체가 밀릴 수 있습니다.
모바일 3D 스캔은 이런 구간에서 다음 가치를 제공합니다.
- 현장 작업 직후 기록해 누락 구간을 줄입니다.
- 수기 치수와 사진 파일 사이의 데이터 단절을 줄입니다.
- 실제 시공 상태와 설계 차이를 더 투명하게 확인합니다.
- 후속 검증, 재방문, 재굴착 가능성을 낮춥니다.
- 준공 이후 GIS·자산관리 데이터로 이어질 수 있는 형식을 만듭니다.
아이엠드론이 건설·인프라 현장 기록 서비스를 설계할 때도 같은 원칙을 적용합니다. 드론은 부지 전체의 공정과 외부 환경을 기록하고, 지상 3D 스캔은 드론이 볼 수 없는 매몰·근접·실내 구간을 보완합니다.
3. 3D 기록은 GIS와 연결될 때 자산이 됩니다

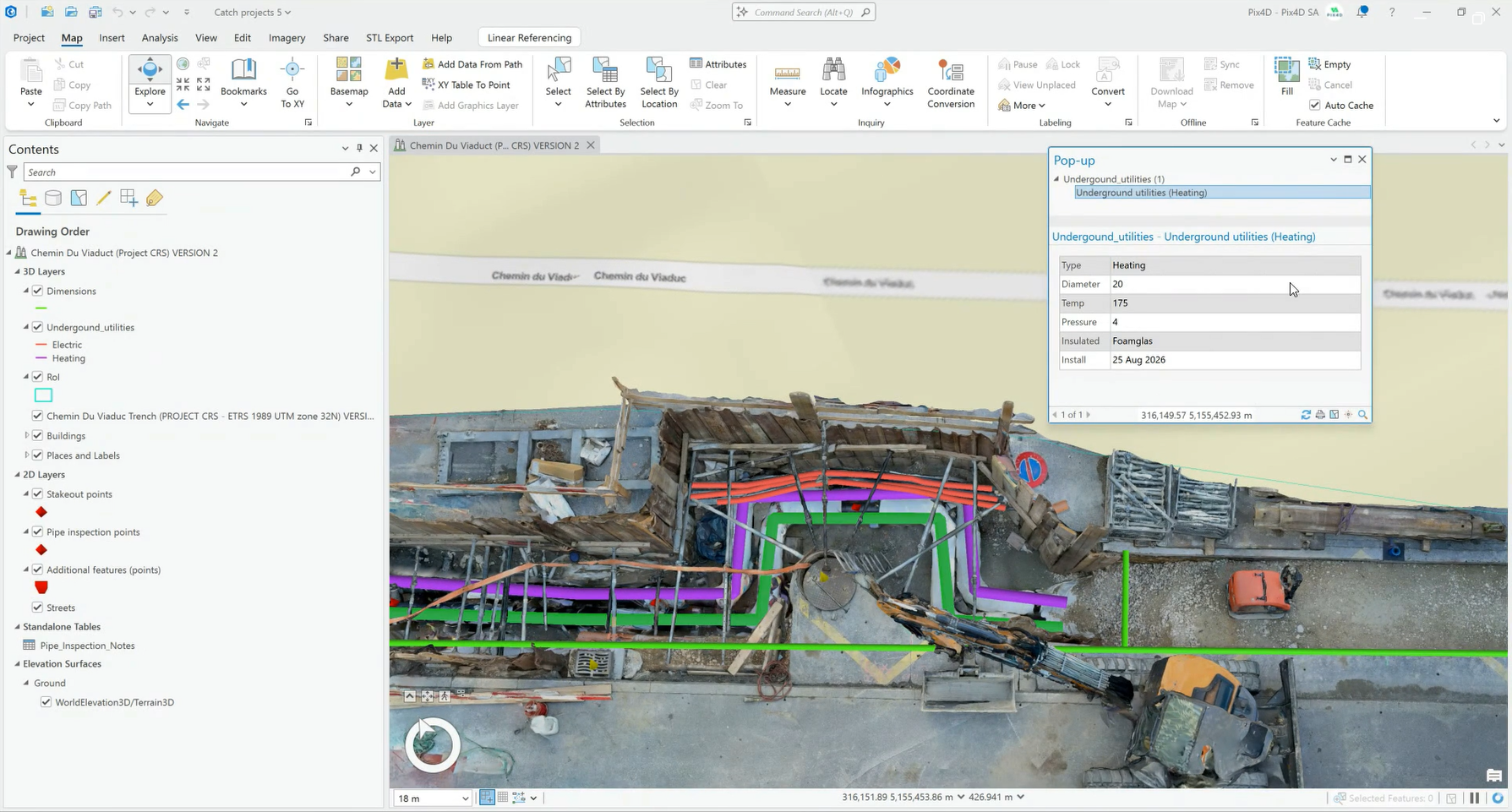

PIX4D는 2026년 9월 14일 별도 자료에서 PIX4Dcatch의 Enterprise GIS 통합을 소개하며, 현장 3D 캡처와 AR, ArcGIS 연계를 강조했습니다. 현장에서는 기존 지중 자산을 AR로 확인하고, 사무실에서는 실시간 3D 모델과 자산 메타데이터를 분석하는 흐름입니다.
출처: PIX4D Blog, PIX4Dcatch Enterprise GIS 통합 원문 기사
이 흐름은 국내 현장에도 실무적으로 중요합니다. 준공 사진은 공사 완료 보고에는 도움이 되지만, 장기 유지관리에는 한계가 있습니다. 반면 좌표가 있는 3D 기록과 속성 데이터가 GIS·도면·자산 목록에 연결되면 다음 단계 업무에 활용할 수 있습니다.
- 통신·전력·상하수도 관로 유지관리
- 산업단지·공장 내 지중 배관과 케이블 관리
- 도로·항만·택지 조성 현장의 매설물 이력 관리
- 굴착 전 기존 자산 확인과 사고 예방
- 준공 인수인계 자료와 하자 대응 근거 구축
중요한 것은 3D 모델을 예쁘게 만드는 것이 아닙니다. 시설 이름, 설치일, 위치, 깊이, 작업 구간, 담당 공정, 사진·스캔 시점 같은 정보가 함께 남아야 현장 데이터가 자산관리 데이터로 바뀝니다.
4. 발주 전에 정해야 할 매몰부 기록 기준
지중·매몰부 기록은 촬영 당일에 즉흥적으로 정하면 빠뜨리는 구간이 생기기 쉽습니다. 계약 전 또는 착공 초기에는 최소한 다음 기준을 정해야 합니다.
- 기록 대상: 통신관로, 전력관, 상하수도, 우수관, 가스·산업 배관, 케이블 트레이 등
- 기록 시점: 굴착 직후, 배관 설치 후, 되메우기 전, 마감 전, 준공 전 중 어떤 단계인가
- 위치 기준: RTK, 기준점, 좌표계, 도면 기준선을 어떻게 맞출 것인가
- 산출물 형식: 3D 모델, 정사영상, 포인트클라우드, DXF, SHP, PDF 리포트 중 무엇이 필요한가
- 속성 정보: 자산명, 규격, 깊이, 설치일, 공정명, 작업자, 점검 메모를 어디까지 남길 것인가
- 연계 시스템: GIS, CAD, BIM, 자산관리 시스템, 준공 문서 중 어디에 반영할 것인가
이 기준이 정리되어야 드론, 360 카메라, 모바일 스캔, RTK 측량, 보고서 작성 방식을 현장 목적에 맞게 조합할 수 있습니다.
5. 아이엠드론은 사라지는 구간을 다시 확인 가능한 데이터로 남깁니다
2026년 9월 PIX4D 자료가 보여주는 변화는 분명합니다. 지중 시설과 매몰부 기록은 더 이상 사진 폴더나 수기 치수만으로 충분하지 않습니다. 현장에서 빠르게 캡처하고, 좌표와 속성을 붙이고, 준공 이후에도 GIS·도면·자산관리 흐름에서 다시 사용할 수 있어야 합니다.
아이엠드론은 건설 현장, 산업 시설, 인프라 현장을 대상으로 드론 항공 데이터와 지상 3D 기록을 결합한 현장 데이터 서비스를 제공합니다. 고객이 필요한 것은 “촬영 파일”이 아니라, 유지관리와 하자 대응, 재시공 검토, 자산관리까지 이어지는 재사용 가능한 현장 기록입니다.
참고한 공식 자료
- PIX4D Blog,
Digitizing telecommunications infrastructure with PIX4D, 2026-09-02, https://www.pix4d.com/blog/multinet-digitized-telecommunications-with-pix4d/ - PIX4D Blog,
PIX4Dcatch: georeferenced 3D context for enterprise GIS, 2026-09-14, https://www.pix4d.com/blog/geoferenced-3d-context-enterprise-gis/
